Etudes d'un dessinateur.

Ce livre est une remarquable somme d’études du dessin, entièrement manuscrite et d’un usage universel. En entrant dans une véritable démarche d’apprentissage du dessin classique, l'auteur l'a réalisé avec la plume à encre, la règle, le compas, l'équerre et le perroquet. Il donne ainsi à la technique du dessin son aspect culturel initial et tellement instructif.

Présentation du livre

Présentation

De manière savante et très pratique cet ouvrage concentre et rapporte des recherches exhaustives fondamentales dans des domaines très variés et organisés en grands chapitres tels que la géométrie, l’axonométrie, la perspective, le tracé des ombres, l’astronomie, l’horlogerie, la mesure et le relevé, les ordres d’architecture, les proportions, l’anatomie humaine, animale et fantastique.

Chapitre 1 - De la géométrie

  • Perpendiculaires
  • Parallèles
  • Diviser un segment en parties égales
  • Rapport de deux segments
  • La section dorée dite aussi « divine proportion » ou « nombre d'or »
  • Division d'un segment dans un rapport donné
  • nombre d'argent
  • Partage proportionnel
  • perpendiculaires et obliques
  • Les angles
  • Somme des angles d'un triangle
  • Côtés du triangle et droites concourantes
  • Triangles semblables
  • Cas de similitude des triangles
  • Relations métriques dans le triangle rectangle
  • propriétés des bissectrices des angles d'un triangle
  • Quelques triangles particuliers
  • Rapports trigonométriques
  • Relations métriques dans le cercle
  • Tangentes
  • Le cercle
  • Courbes et leurs tracés:
    • Diverses moulures
    • Oves, ovales
    • Ellipses
    • Arcs divers

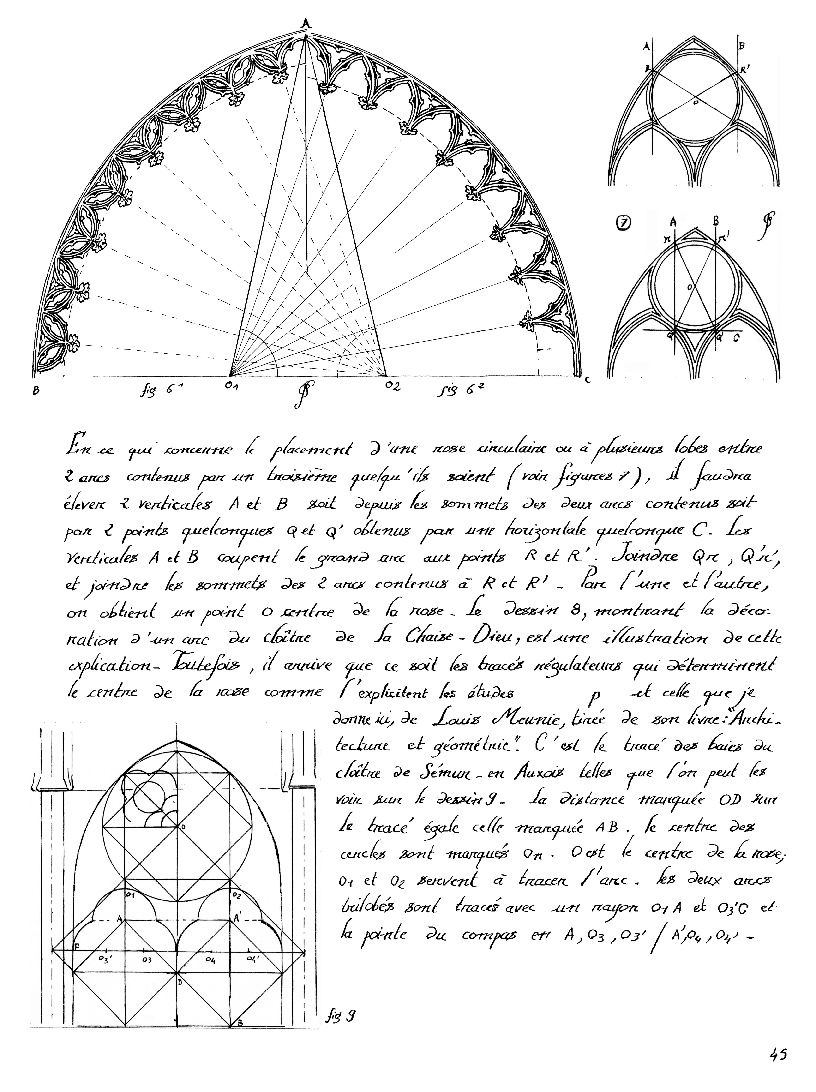

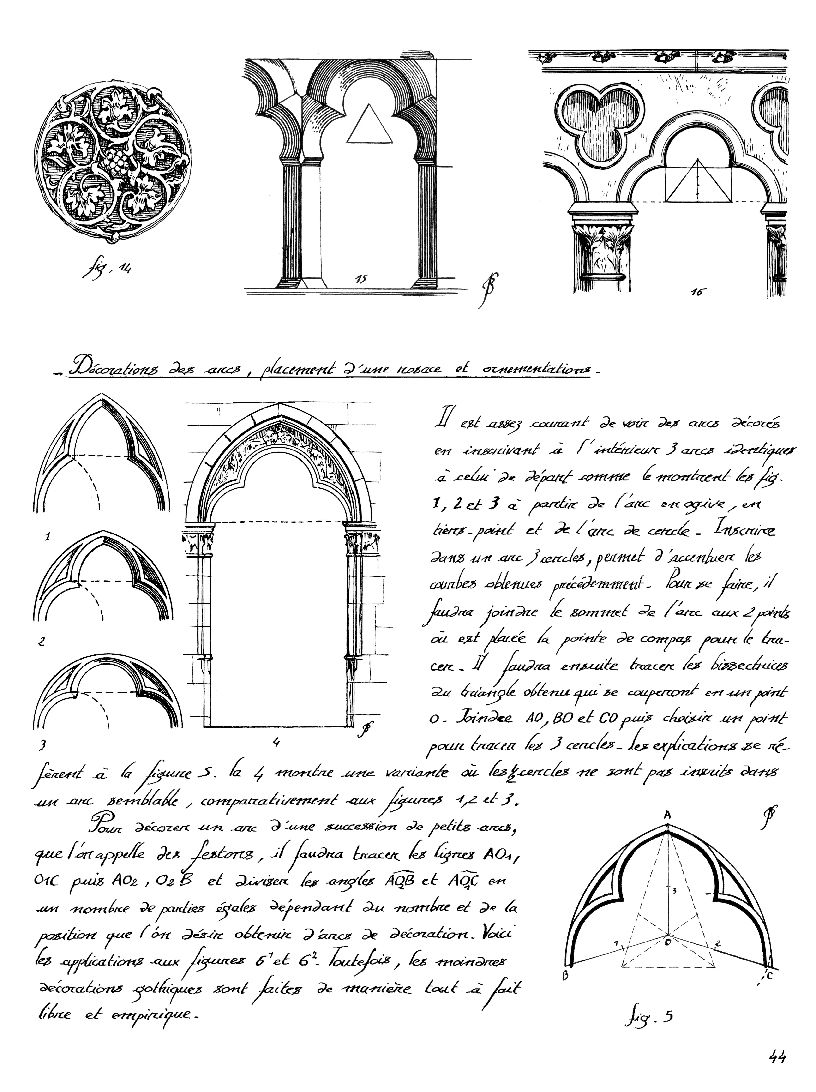

    • Rosaces et ornementations gothiques
    • Arcs – suite
    • Spirales
    • Vis sans fin, hélice
    • Développante de cercle– Cycloïdes, épicycloïdes, hypocycloïdes
    • Paraboles
    • Courbes tangentes à trois droites
  • Des rectangles et de leur décomposition harmonique
  • Polygones réguliers
  • Calcul du périmètre d'une surface
  • Calcul de l'aire d'une surface
  • Relations métriques dans les polygones réguliers
  • Solides
    • Calcul du volume
    • Recherche des centres de gravité des surfaces et des volumes

Cliquer pour agrandir

Chapitre 2 - Du mode de répresentation en géometrie descriptive

  • Repérage d'un point
  • Vraie grandeur et rotation
    • méthode de rotation
    • méthode de rabattement
  • Intersection d'une droite et d'un plan
  • Chercher les traces d'un plan définit par des droites
  • Intersection de deux plans
  • Intersection de deux ou plusieurs surfaces données
  • Méthode de rabattement d'un plan
  • Mener par un point une perpendiculaire à une surface
  • Trouver une perpendiculaire commune à deux droites
  • Angle dièdre
    • méthode indirecte
    • Méthode directe
    • Méthode de rabattement des faces
  • Arêtier
  • Intersection de volumes géométriques entre eux
    • Intersection d'un cône et d'un plan
    • Intersection d'un cône et d'un cylindre
    • Intersection de deux cônes entre eux

Cliquer pour agrandir

Chapitre 3 - Du mode de représentation axonométrique

  • Mise en place d'un dièdre de référence
  • La mesure en axonométrie
  • Droite et plan quelconques
  • Intersection de deux plans
  • Perpendiculaire à une droite ou un plan menée par un point donné
  • Rabattement d'une surface parallèle à un des plans de référence
  • Rabattement d'un plan quelconque – grandeur réelle
  • Eloignement d'un point par rapport au tableau
  • Réduction d'une direction quelconque de l'espace
  • Angles de deux droites quelconques de l'espace
  • Vraie grandeur d'un segment AB donné
  • La sphère
  • Intersection d'une droite et d'une sphère
  • Intersection de deux volumes entre eux, deux sphères.

Cliquer pour agrandir

Chapitre 4 - Du mode de représentation perspectif

  • Définitions
  • Mise en perspective d'un dallage
  • Mise en perspective d'un cube
  • Quand les points de fuite sont inaccessibles
  • Construire la perspective d'une tour carrée vue de front dont la base est cachée
  • Mise en perspective d'une tour carrée vue sur l'angle
  • Déterminer les corniches d'un édifice au moyen des diagonales
  • Perspective d'une pyramide à plan carré dont les directions de deux côtés AB et AC sont donnés
  • Division d'une profondeur donnée en un certain nombre de parties égales
  • Tracé d'un cercle en perspective
  • Arcs rampants et arcs brisés en perspective
  • Polygones et surfaces planes diverses en perspective
  • Intersection de volumes entre eux
  • D'autres méthodes de perspective
    • Méthode directe à partir du plan et des élévations d'un objet
    • Méthode du réseau linéaire
    • Méthode de Faling
    • Mode de perspective inclinée
    • Perspective sphérique tridimensionnelle
  • Analyse de la perspective d'une image
    • Recherche de la distance principale et des points de fuite
    • redressement d'une perspective inclinée
    • restitution 2D, le relevé d'un objet à partir de tableaux perspectifs en perspective doite et en perspective inclinée

Cliquer pour agrandir

Chapitre 5 - Du tracé et du rendu des ombres

  • Le rendu des ombres
    • – Ordre des valeurs des ombres
    • – Phénomènes de renvoi et trajet des rayons lumineux
    • – Etat des surfaces

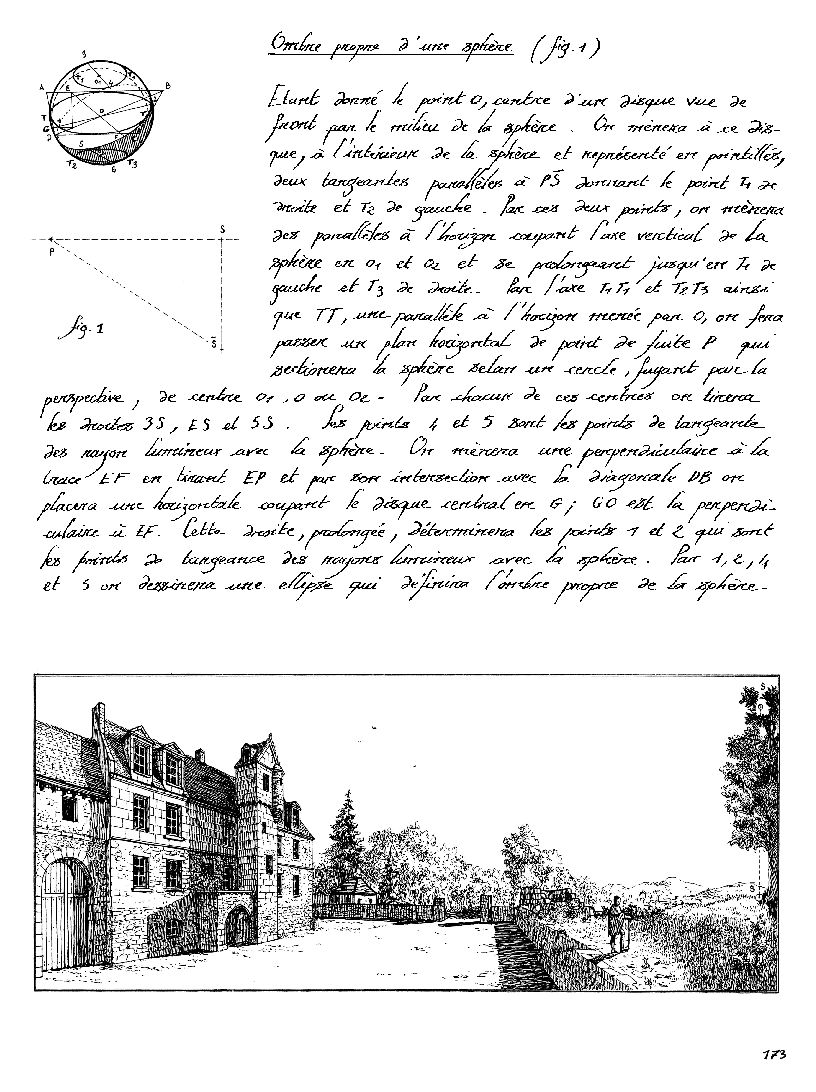

  • Le tracé des ombres
    • – En géométrie descriptive
    • – en axonométrie
    • – en perspective : la source de lumière est dans le dos de l'observateur ; la source de lumière est face à l'observateur
  • Tracé de l'ombre réelle
    • – La manière de mettre en place une épure de descriptive ou d'axonométrie sur un tableau
    • – notions nécessaires à la gnomonique
    • – Ombres à midi aux solstices et équinoxes par le calcul ou la géométrie
    • – Tracé d'un cadran horizontal : l'analemme, le cadran équinoxial
    • – Tracé d'un cadran vertical ou vertical déclinant
    • – Diagramme astrolabique et saphaea
    • – les instruments solaires

Cliquer pour agrandir

Chapitre 6 - Des mesures du temps et de l'espace

  • Unités naturelles de mesure du temps
  • La division du jour
  • Les instruments horaires
  • Mécanismes des montres, pendules et horloges
    • L'accumulateur d'énergie
    • comptage et transmission
    • l'affichage
  • Les instruments astronomiques

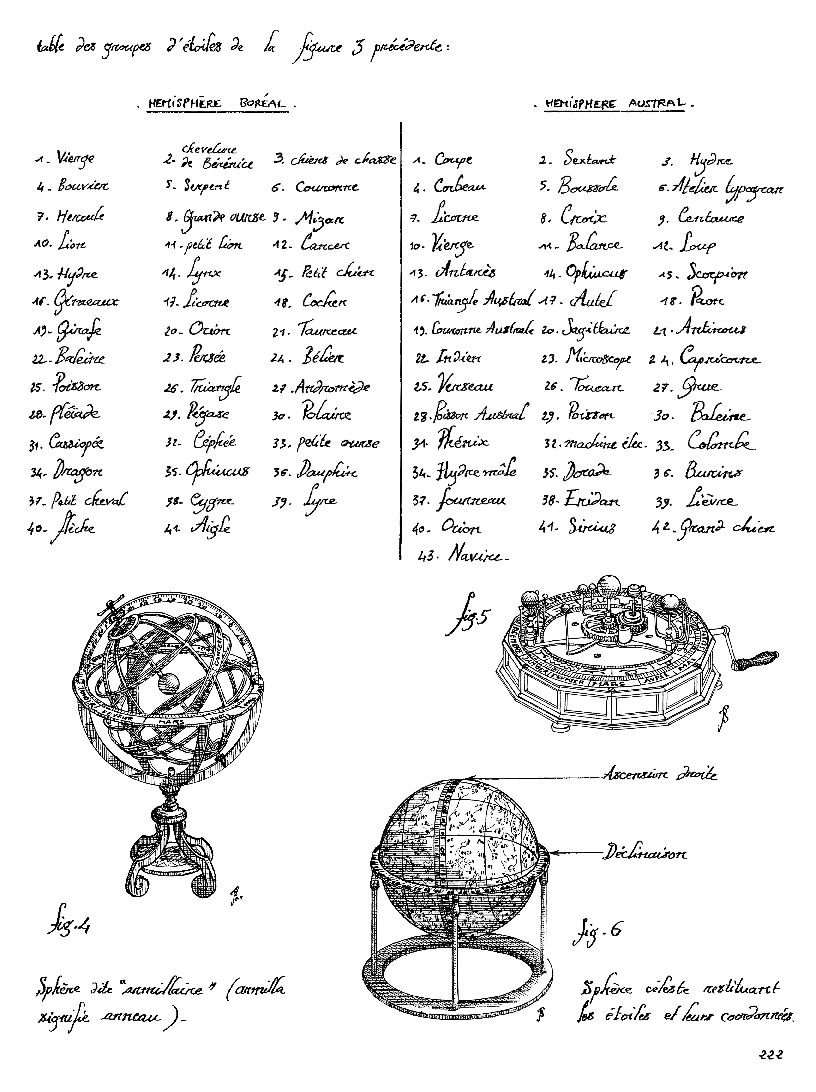

    • Repérage des astres
    • Sphère céleste
    • Astrolabes
  • Unités de mesures de l'espace
    • unités anciennes
    • le système métrique
  • Les instruments et les techniques de mesure des angles horizontaux
    • Conditions de mise en station et corrections atmosphériques à apporter dans le mode de mesure angulaire
    • instruments de mesure des angles horizontaux
    • les techniques de métré indirecte des longueurs
  • Mesure des angles verticaux
    • les Instruments
    • techniques de métré des angles verticaux : stadimétrie, relevé altimétrique et planimétrique de points inaccessibles
  • Instruments et techniques de mesure directe des longueurs
    • instruments de mesure directe
    • opérations d'arpentage : jalonnement, mesurage, relevé

Cliquer pour agrandir

Chapitre 7 - Les ordres d'architecture

  • Présentation
  • L'ordre Toscan
  • Manière de galber les colonnes
  • l'ordre Ionique
  • L'ordre Dorique
  • Tracé des volutes ioniques
  • L'ordre Corinthien
  • Les modifications apportées au chapiteau corinthien
  • L'ordre composite
  • La liberté des ordres quant à leurs mesures
  • Les décorations et variations apportées aux ordres
  • Les frontons et les acrotères
  • Disposition des ordres dans les temples
  • Utilisation des ordres, le langage et le jeu des mesures et des formes des ordres

Cliquer pour agrandir

Chapitre 8 - Des proportions

  • Les tracés régulateurs géométriques
    • L'emploi structurel des polygones réguliers
    • L'emploi des équerres
    • Symbolique des figures géométriques employées dans les tracés géométriques
    • Reproduction des semblables et rythme
    • Proportionnement au compas
  • Les rapport de longueurs des systèmes modulaire et numérique
    • Éviter l'égalité
    • Rapports à favoriser
    • Correspondance avec le système géométrique
    • le moyen du module
    • l'échelle de proportion
    • Détermination mathématique : les moyennes géométrique, arithmétique et harmonique
    • Correspondance avec les accords musicaux
    • La symbolique des nombres
  • Les proportions dans la nature
    • Géométrie et êtres vivants
    • Lien entre les accords musicaux et la géométrie dans la nature
    • Proportions du corps humain

Cliquer pour agrandir

Chapitre 9 - Anatomie

  • Anatomie humaine
    • Ostéologie
    • Biologie

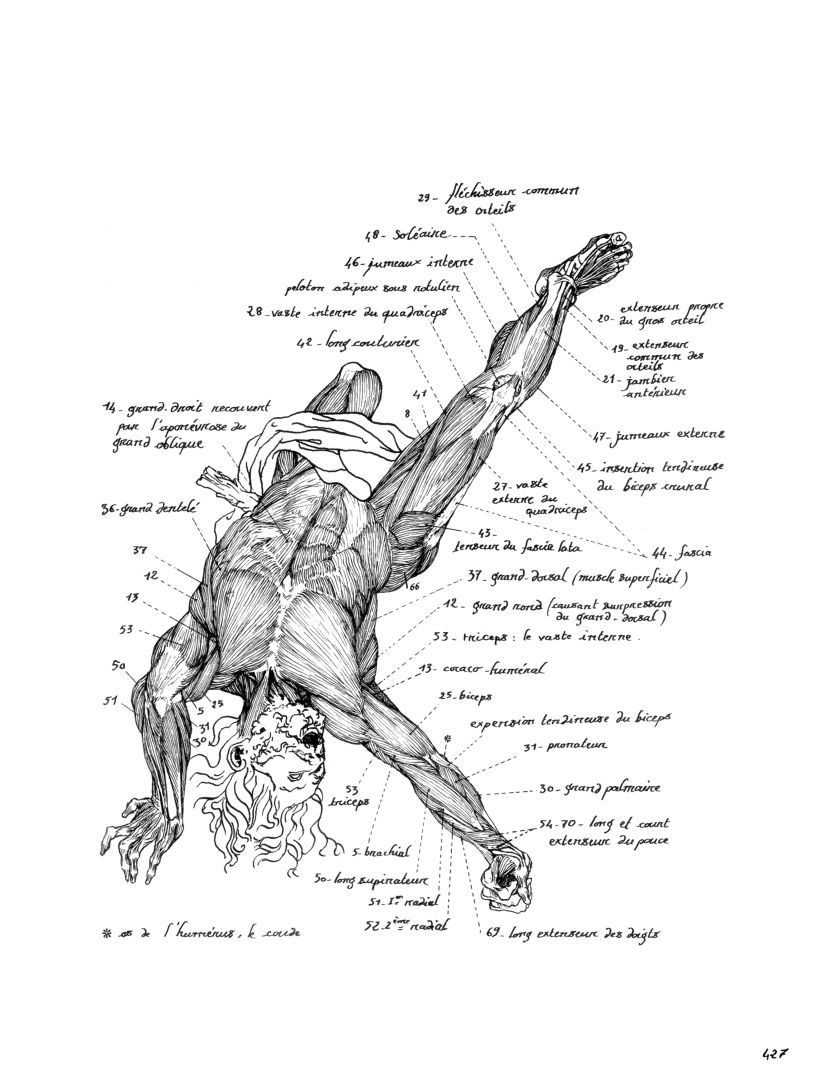

    • Myologie
    • Morphologie
      • Utilisation de la connaissance de l'anatomie
      • l'anatomie fantastique
      • l'anatomie comparée
  • Anatomie animale
    • Anatomie du cheval
    • Anatomie de la vache (des bovidés)
    • Anatomie du félin
    • Anatomie du chien (des canidés)
    • Anatomie du cerf (les cervidés)
    • Anatomie du mouton
    • Anatomie du porc (les porcidés)
    • Anatomie de divers mammifères
    • Anatomie des oiseaux

Cliquer pour agrandir

Extraits du livre.

Voici quelques pages sorties de leur contexte.

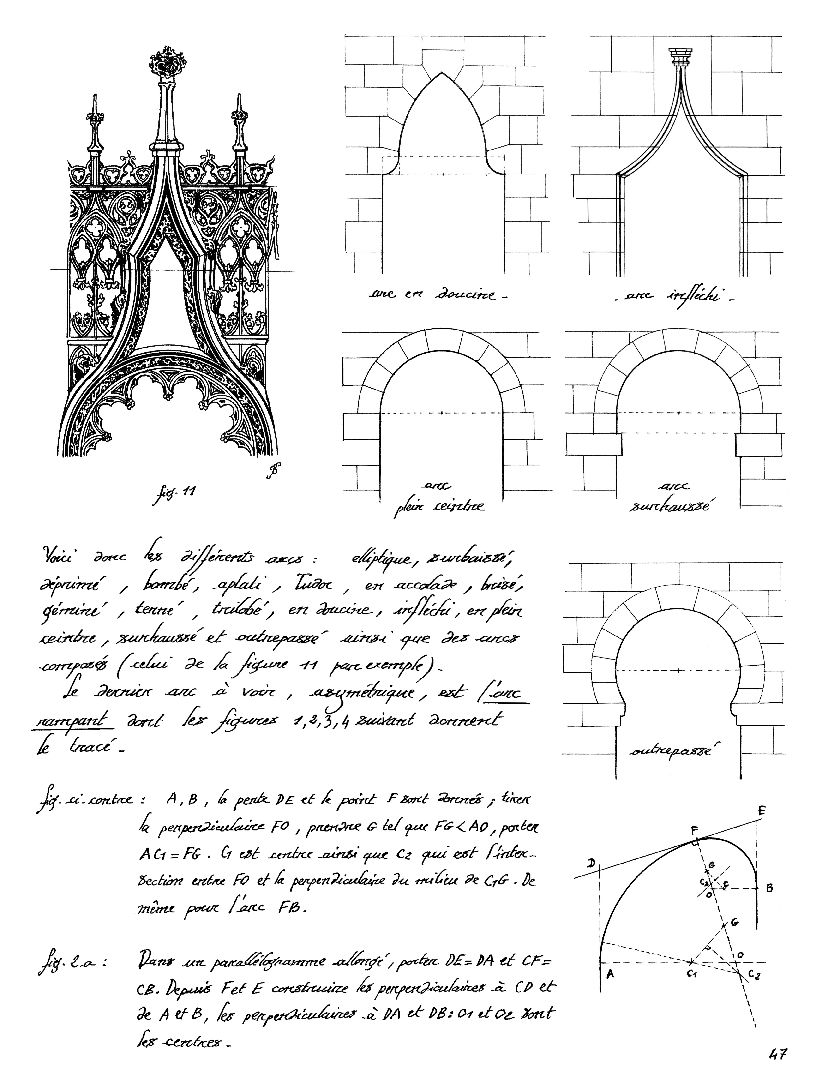

Les arcs

Elliptique, surbaissé, bombé, aplati...
